Konfigurasi DHCP windows server 2008 dan Client windows7

$C:\Users\Public\Documents\DHCP.jpg$

Tujuan

Mengetahui pengertian dan fungsi DHCP windows server 2008
Mengetahui cara penginstallan dan konfigurasi dhcp pada windows server 2008 dan client windows7

Konsep Dasar

Pengertian DHCP

DHCP (Dynamic Configuration Protocol) adalah layanan yang secara otomatis memberikan nomor IP kepada komputer yang memintanya. Komputer yang memberikan nomor IP disebut sebagai DHCP server, sedangkan komputer yang meminta nomor IP disebut sebagai DHCP Client. Dengan demikian administrator tidak perlu lagi harus memberikan nomor IP secara manual pada saat konfigurasi TCP/IP, tapi cukup dengan memberikan referensi kepada DHCP Server. Pada saat kedua DHCP client dihidupkan , maka komputer tersebut melakukan request ke DHCP-Server untuk mendapatkan nomor IP. DHCP menjawab dengan memberikan nomor IP yang ada di database DHCP

Kelebihan DHCP

1. Memudahkan dalam transfer data kepada PC client lain atau PC server. DHCP menyediakan alamat-alamat IP secara dinamis dan konfigurasi lain.

2. DHCP memungkinkan suatu client menggunakan alamat IP yang tidak bisa dipakai oleh client yang lain.

3. DHCP memungkinkan suatu client menggunakan satu alamat IP untuk jangka waktu tertentu dari server.

Kekurangan DHCP

• Semua pemberian IP bergantung pada server, maka dari hal itu jika server mati maka semua komputer akan disconnect dan saling tidak terhubung

Fungsi DHCP ini adalah sebagai berikut :

Dapat memberikan nomor IP secara otomatis kepada komputer yang melakukan request.
DHCP memiliki fungsi utama mendistribusikan IP address secara otomatis kepada setiap client yang terhubung dengan jaringan komputer.
DHCP akan memberikan kemudahan bagi seorang network administrator dalam mengelola jaringan komputer, karena alokasi IP address dapat ditentukan secara otomatis dan dalam satu kali kerja
DHCP server selain bisa memberikan IP address secara dinamik, juga bisa memberikan IP address secara statis kepada client yang terhubung ke jaringan komputer

Hal-hal yang dibutuhkan

Sistem operasi windows server 2008 sebagai server
Sistem operasi windows7 sebagai client

Konfigurasi

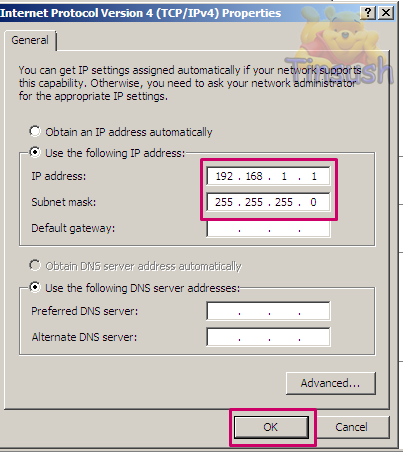

Setting ip address terlebih dahulu pada windows server 2008

$A:\dhcp\x.PNG$

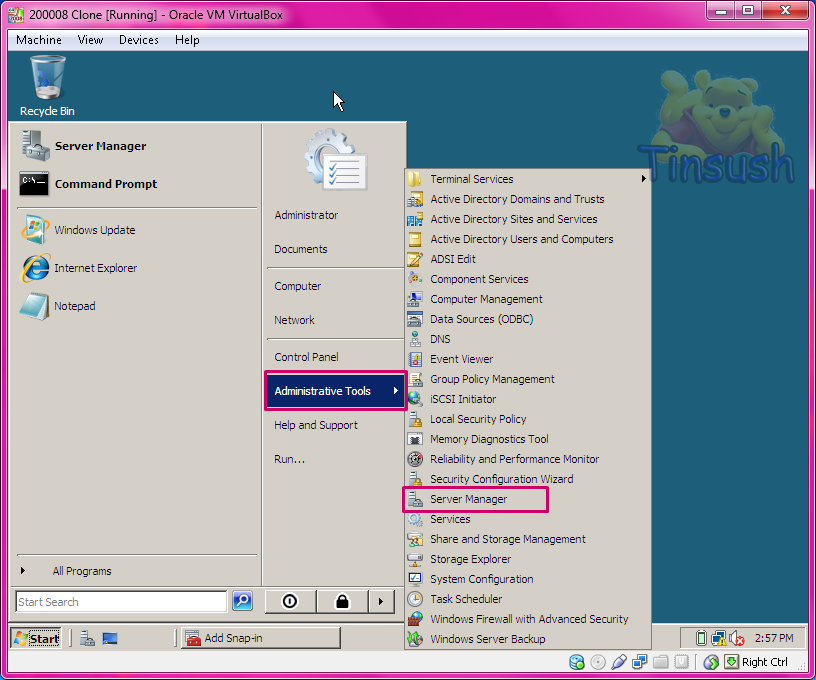

Selanjutnya ke tahap penginstallan dhcp . Klik “Administrasi tools” lalu pilih “Server Manager”

$A:\dhcp\a.PNG$

Lalu akan muncul tampilah seperti berikut ini , pilih roles dan add roles

$A:\dhcp\a.PNG$

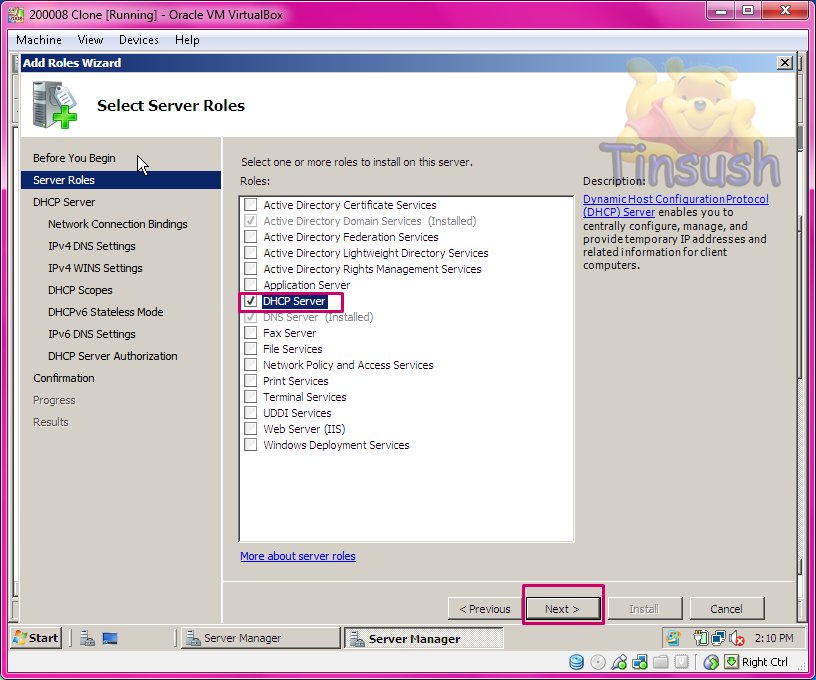

Disini kita akan memilih dhcp yang ingin di install lalu next

$A:\dhcp\3.PNG$

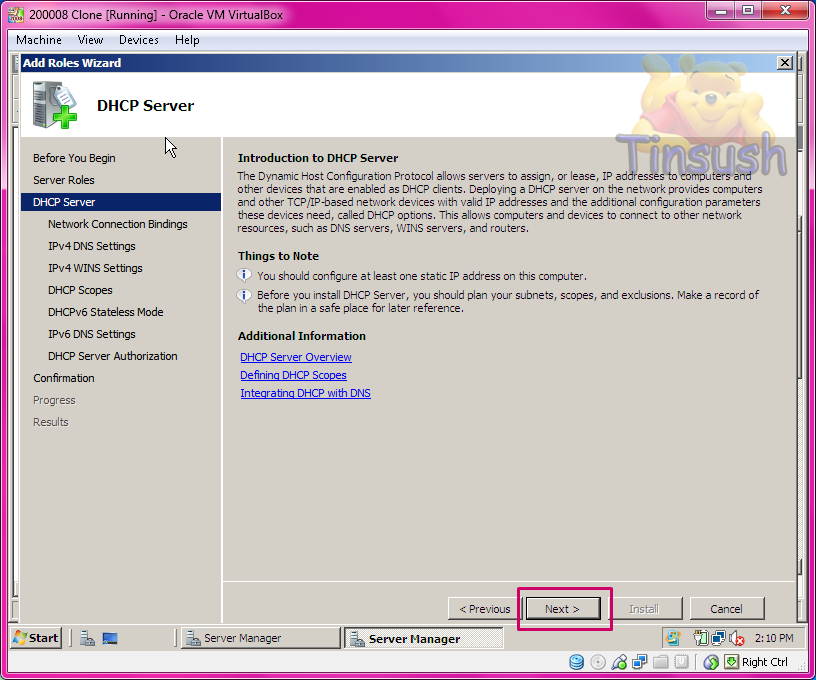

Next karena ini hanya informasi tentang DHCP

$A:\dhcp\4.PNG$

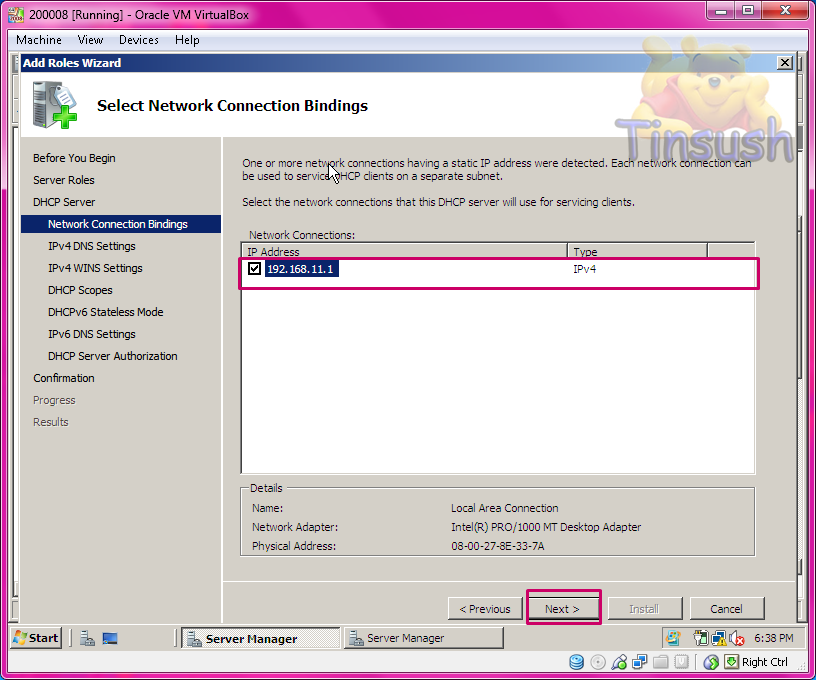

Dan disini akan muncul ip address secara otomatis yang telah disetting sebelumnya.

$A:\dhcp\q.PNG$

Dan disini terisi secara otomatis nama domain dan Preferred DNS , dan jika perlu isikan DNS

$A:\dhcp\b.PNG$

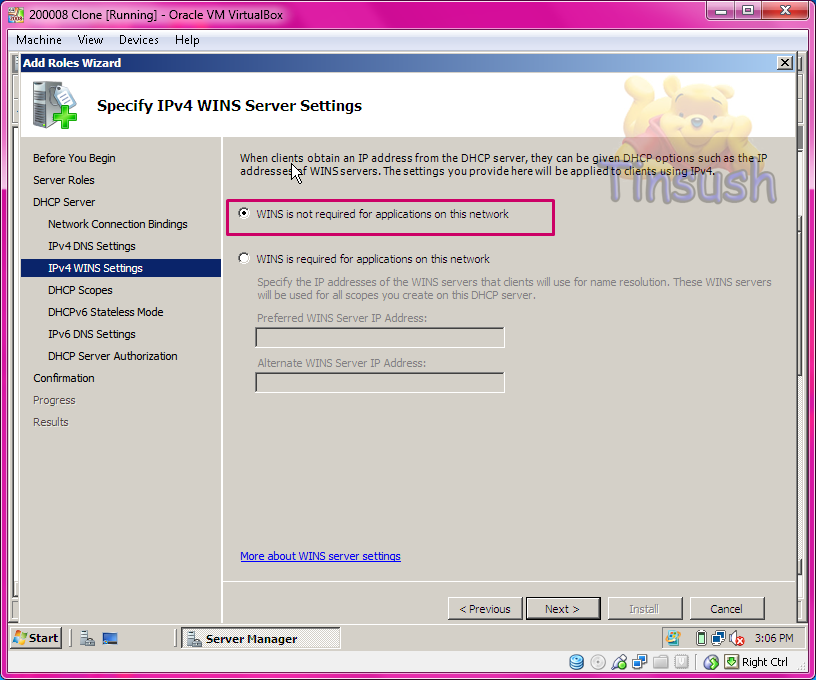

Akan muncul tampilan seperti ini, dan pilih “WINS is not ...”

$A:\dhcp\c.PNG$

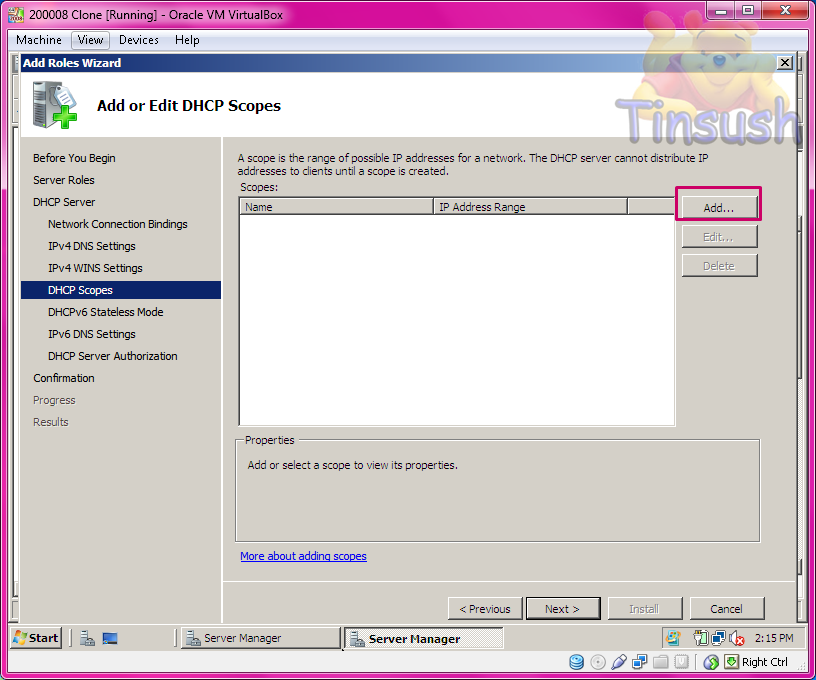

Lalu tahap selanjutnya adalah pengisian dhcp scope, pilih Add untuk menambahkan

$A:\dhcp\8.PNG$

Isikan semua pada dhcp scope, name scope bebas , starting ip isikan ip yang mulai akan digunakan untuk client dan ending ip masukkan sesuai keinginan ip address terakhir. Dan masuukan subnetmask maupun default gateway lalu pilih “ok”

$A:\dhcp\d.PNG$

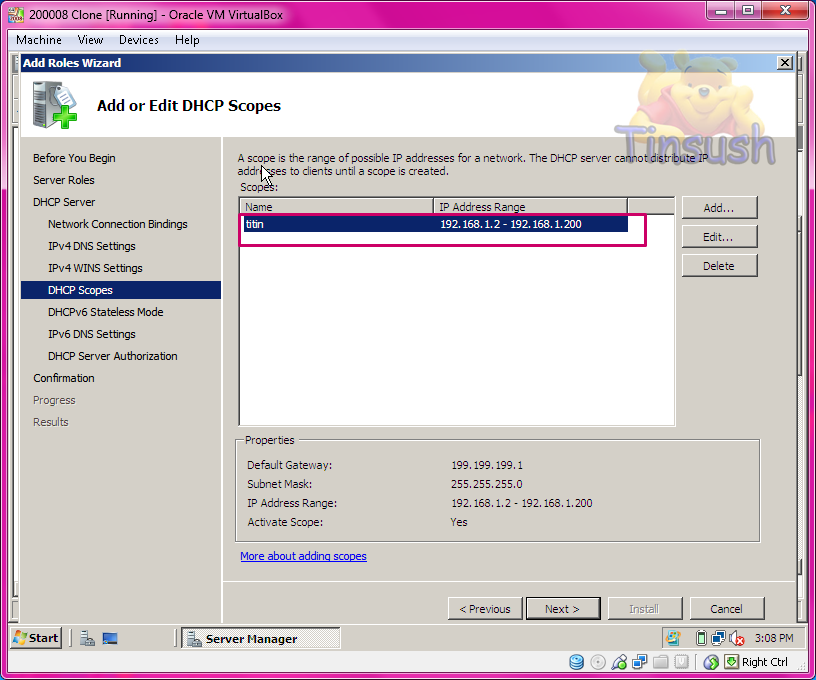

Selanjutnya akan muncul name scope yang telah dibuat sebelumnya.

$A:\dhcp\e.PNG$

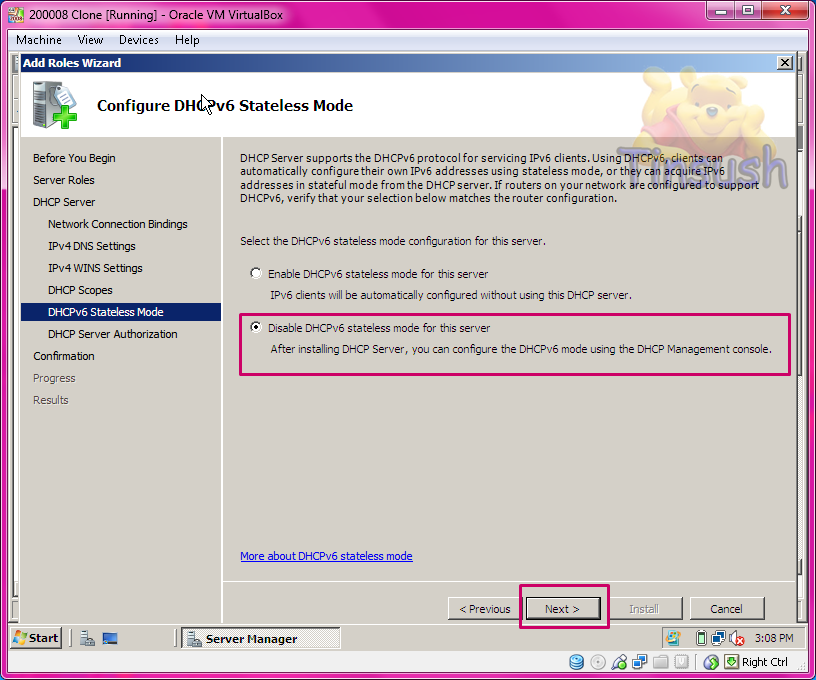

Kemudian pilih disable DHCPV6 lalu next

$A:\dhcp\f.PNG$

Disini akan terisi secara otomatis jika kita menggunakan administrator yang diattur pada aktivdirectory, dan next

$A:\dhcp\g.PNG$

Ini adalah tampilah settingan yang telah diatur sebelumnya dan pilih “install”

$A:\dhcp\h.PNG$

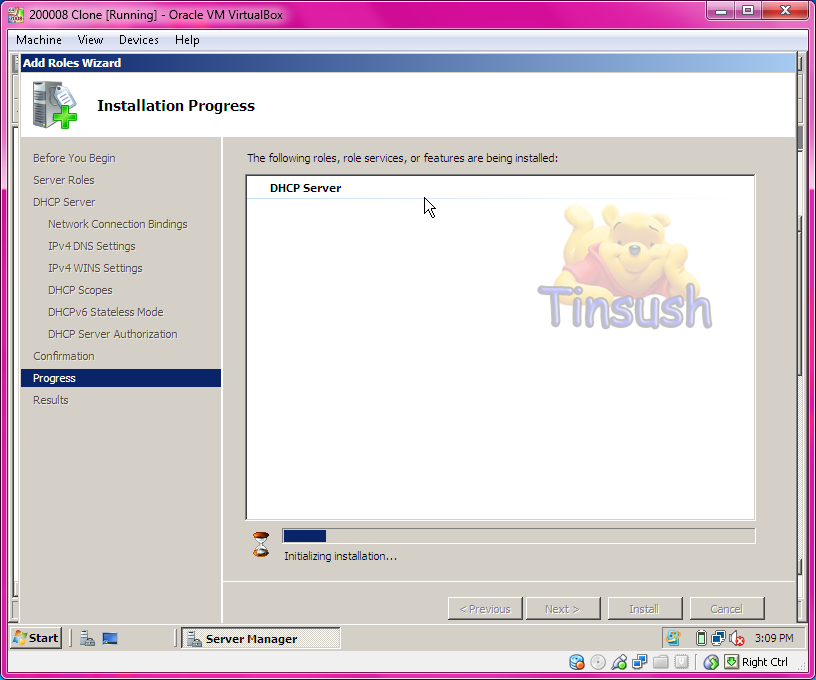

Ini proses , tunggu saja

$A:\dhcp\i.PNG$

Jika berhasil maka ada informasi instalasion sucsessed, dan setelah itu restart

$A:\dhcp\j.PNG$

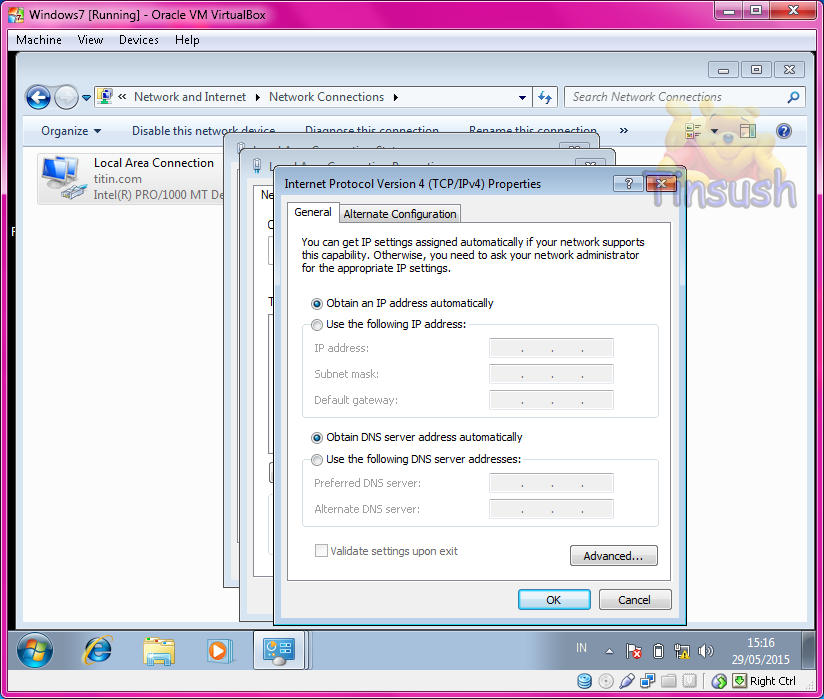

Dan selanjutnya beralih pada client , jangan isikan ip address pada client atau kosongkan saja

$A:\dhcp\l.PNG$

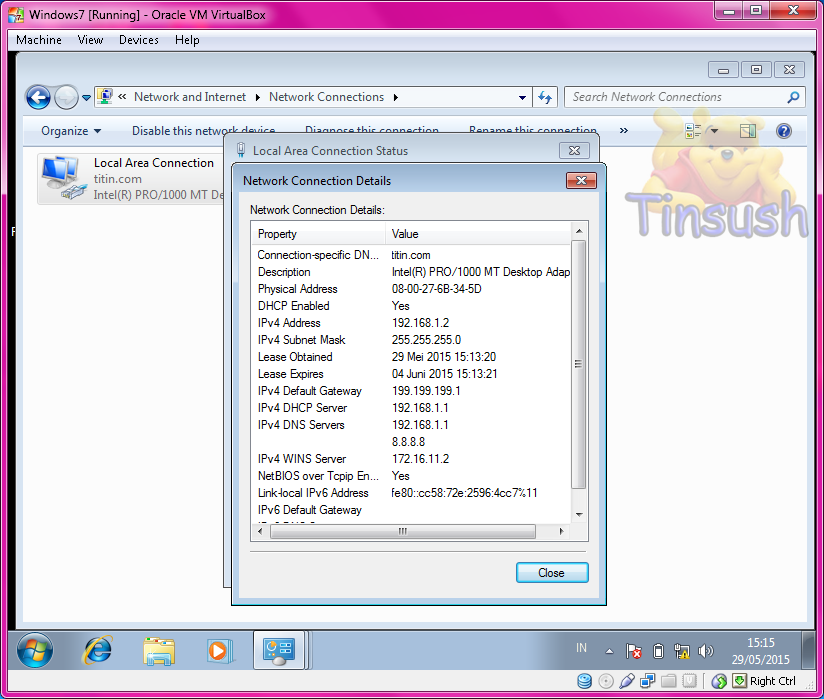

Kemudian untuk melihat bahwa dhcp berhasil maupun tidak , bisa dilihat secara details , dan akan terlihat nama domain yang telah terisi pada saat settingan penginstallan , dan ip pun otomatis terdetect sama kelas dengan ip dhcp windows server 2008

$A:\dhcp\k.PNG$

Dan terakhir lihat pada server, client yang sudah join. Dengan cara buka DHCP , lalu pilih Ipv4 dan address Leasess .

$A:\dhcp\z.PNG$

KESIMPULAN

DHCP (Dynamic Configuration Protocol) adalah layanan yang secara otomatis memberikan nomor IP kepada komputer yang memintanya.Dengan adanya dhcp akan memudahkan sering data antara server dan client , namun jika ip client akan mendapatkan ip address secara otomatis yang tidak bisa digunakan oleh client lainnya dengan hal itu maka ip address tidak akan bentrok. Namun juga pengoneksian antara server dengan client sering tidak munculnya ip address pada client dan hal itu bisa dicegah dengan cara periksa kembali ip server dan restart pada server setelah selesai nya penginstalan DHCP.

Selesai, terimakasih
