Lab 8. Configuration Interface

$C:\Users\Public\Documents\mikrotikkk.jpg$

A. Tujuan A. The purpose

Mengetahui cara ganti nama interfaces

Know how to rename interface

Mengetahui cara disable enable interfaces

Know how to disable and enable interface

Mengetahui pengertian vlan , dan cara membuat maupun menghapus vlan

Know of the meaning vlan and to make or remove vlan

Mengetahui cara menjadikan routerboard menjadi switch

Know how to make routerboard be switch

B. Konsep Dasar B. Basic Concept

Interface merupakan penjembatan untuk menghubungkan mikrotik dengan Winbox
Interface is a bridge to connect mikrotik with Winbox

Pengertian Vlan
Understanding Vlan
VLAN merupakan suatu model jaringan yang tidak terbatas pada lokasi fisik seperti LAN , hal ini mengakibatkan suatu network dapat dikonfigurasi secara virtual tanpa harus menuruti lokasi fisik peralatan. Penggunaan VLAN akan membuat pengaturan jaringan menjadi sangat fleksibel dimana dapat dibuat segmen yang bergantung pada organisasi atau departemen, tanpa bergantung pada lokasi workstation
VLAN is a network model that is not limited to a physical location a LAN, this has resulted in a virtual network can be configured without having to comply with the physical location of the equipment. The use of VLANs will make the network become very flexible arrangement where a segment can be made dependent on the organization or department, without depending on the location of workstations

C. KonfigurasiC. Configuration

1. Mengganti nama interfaces, gunakan perintah # interface print untuk melihat nama atau memastikan interface yang akan dirubah

1. Rename interface, use the command # interface print to see the name or make sure the interface to be altered

$A:\lab8\1.1.PNG$

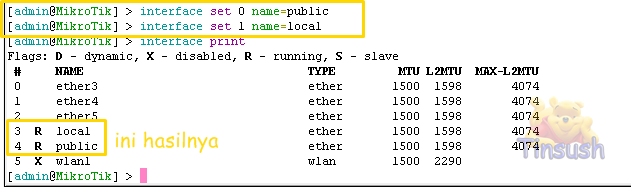

2. Selanjutnya akan menggati nama interface pada kali ini akan menggati nama interface yang berada pada interface 1 dan ke dua yang berada pada nomor 0 dan 1. Gunakan perintah # Interface set 0 nama=lpublic dan Interface set 1 nama=local

2. Then replace name interface to name interface in interface 1 and interface 2 in number 0 and 1. Use command perintah # Interface set 0 nama=lpublic and Interface set 1 nama=local

$A:\lab8\2.PNG$

Disable enable interfaces

3. Selanjutnya masih konfigurasi pada interface, hanya saja disini akan mematikan interface yang aktiv , gunakan perintah #interface print Untuk melihat interface atau memastikan nama yang akan di matikan # interface disable 0,1,2 (nomor nama interface yang akan dimatikan)

3. The next configurationmin interface , in here only disable interface , use #interface print to see the name or make sure the interface in to disable

$A:\lab8\1.1.PNG$

$A:\lab8\3.PNG$

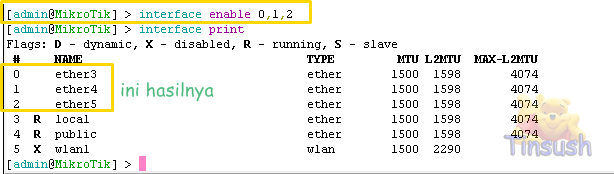

4. Selanjutnya akan mengaktivkan kemballi nama interface dengan perintah # interface enable 0,1,2 (nomor sesuai) dan gunakan #interface print untuk melihat

4. Next enable again name interface use command # interface enable 0,1,2 (nomor sesuai) and to make #interface print to see

$A:\lab8\4.PNG$

Membuat maupun menghapus vlan

make or remove vlan

5. Kemudian akan membuat vlan , dengan perintah # interface vlan add name=vlan1 (sesuai keinginan) interface=local (sesuai dengan keinginan di ether berepa) vlan-id=100 (sesuai keinginan)

5. Then to make vlan , use command # interface vlan add name=vlan1 interface=local

$A:\lab8\5.PNG$

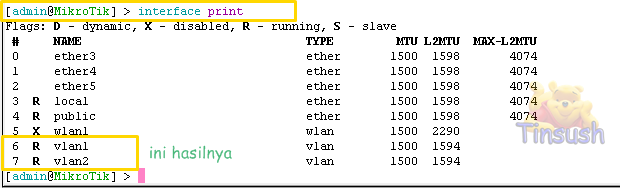

6. Untuk melihatnya bahwa vlan sudah terbuat atau belum guanakn perintah # interface print

6. To see about vlan already to make to use command # interface print

$A:\lab8\6.PNG$

7. Setelah membuat kita akan mengahapusnya dengan perintah #interface vlan remove vlan1 atau vlan yang ingin dihapus

7. After making us will mengahapusnya with orders #interface remove VLAN1 or VLAN to be deleted

$A:\lab8\7.PNG$

8. Untuk mengeceknya bahwa vlan sudah terhapus atau belum gunakan perintah # interface ethernet print

8. To check that the VLAN has been deleted or has not used the print command #interface ethernet print

$A:\lab8\8.PNG$

Menjadikan routerboard menjadi switch

Making routerboard be switch

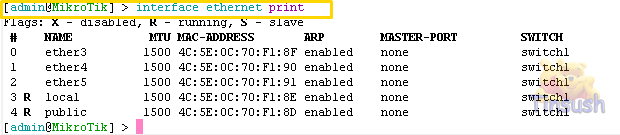

9. Selanjutnya menjadikan routerboard menjadi switch, agar jelas lihat dahulu ethernet nya dengan perintah # interface ethernet print

9. Next make routerboard into the switch, in order to clearly see his first ethernet interface with the command # interface ethernet print

$A:\lab8\8.PNG$

10. Dan kemudian ubah agar menjadi switch dengan perintah # interface ethernet set 0 (disesuai kan interface yang ingin dijadikan switch dan lakukan secara berulang jika lebih dari 1 interface) master-port=local (artinya berada pada ether2)

10. And then change to become a switch with ethernet interface set command # interface set 0 (adapted the interface that you want to be a switch and do it over and over if more than one interface) master-port = local (that is at ether2)

$A:\lab8\9.PNG$

11. Untuk melihatnya gunakan perintah #interface ethernet print dan terlihat akan ada huruf “s” didepannya itu tandanya sudah dijadikan sebagai switch

11.To see make a command #interface ethernet print and looks will be a letter "s" in front of the sign has been used as a switch.

$A:\lab8\10.PNG$
