• WEP (Wired Equivalent Privacy)

• WPA (Wifi Protected Access)

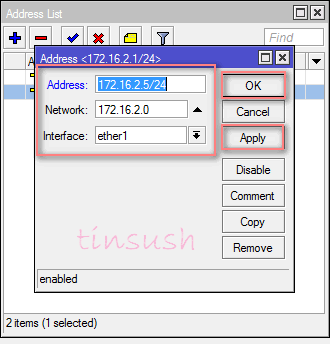

1. Pada AP terlebih dahulu agar bisa terhubung pada internet, Setting IP untuk internet yaitu pada disini pada ether1

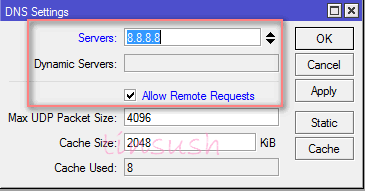

2. Dan juga masukkan IP-DNS dan ceklis pada bagian Allow Remote Requests lalu apply-OK

3. Lalu tambahkan ip firewall , pilih nat lalu klik tanda + untuk menambahkan .

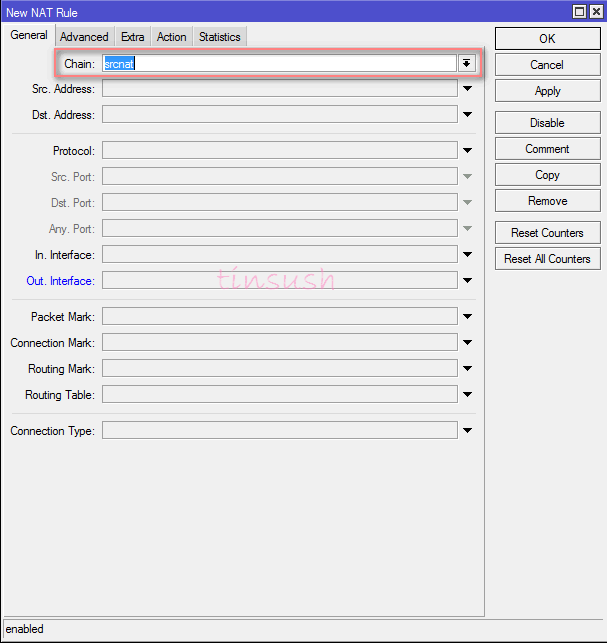

4. Setelah itu general chain isi dengan srcnat

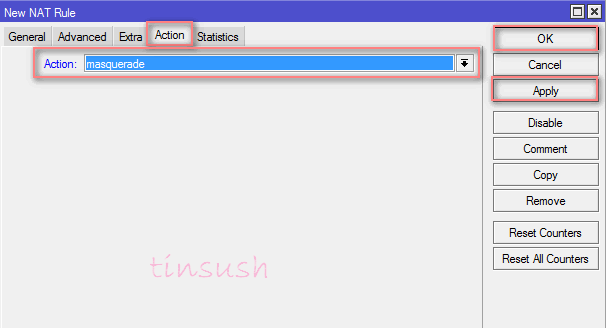

5. Masih berada pada firewall hanya saja beralih pada action dan  isi action dengan masquarde

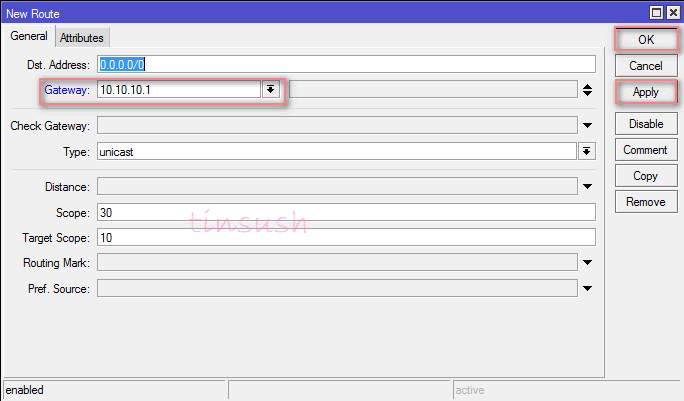

6. Berikutnya menambahkan IP gateway agar bisa terhubung ke Internet. setting gateway berada di menu IP => Routes.

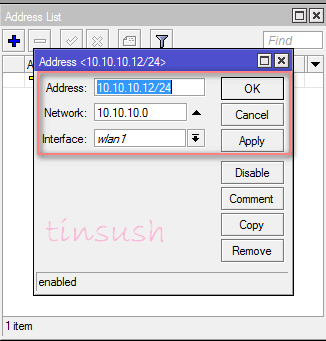

7. Jika sudah berhasil kemudian setting ip untuk WLAN

8. Sebelum kita melakukan penyetingan ke mode ap bridge, kita buat terlebih dahulu security profilenya agar setiap router yang ingin terhubung dengan AP kita harus memasukan password terlebih dahulu, menggunakan autentikasi WEP

9. Lalu kita masuk kebagian dimana kita melakukan setting wireless dengan menggunakan mode ap bridge. Mode ap bridge digunakan sebagai Access point

10. Sama seperti konfigurasi pada router AP , lakukan pengaktifan interface wireless. Jika sudah berikan IP address pada interface WLAN dan ethernet 2. Ethernet 2 berfungsi untuk jaringan ke laptop ataupun PC.

11. Dan juga masukkan IP-DNS dan ceklis pada bagian Allow Remote Requests lalu apply-ok

12. Lalu tambahkan ip firewall , pilih nat lalu klik tanda + untuk menambahkan .

13. Setelah itu general chain isi dengan srcnat

14. Masih berada pada firewall hanya saja beralih pada action dan  isi action dengan masquarde

15. Berikutnya menambahkan IP gateway agar bisa terhubung ke Internet. setting gateway berada di menu IP => Routes.

16. Sebelum melakukan penyetingan router menjadi station bridge kita setting terlebih dahulu security password agar dapat terkoneksi dengan AP kita. Kita setting security profilenya dengan mode WEP karena pada AP menggunakan mode WEP.

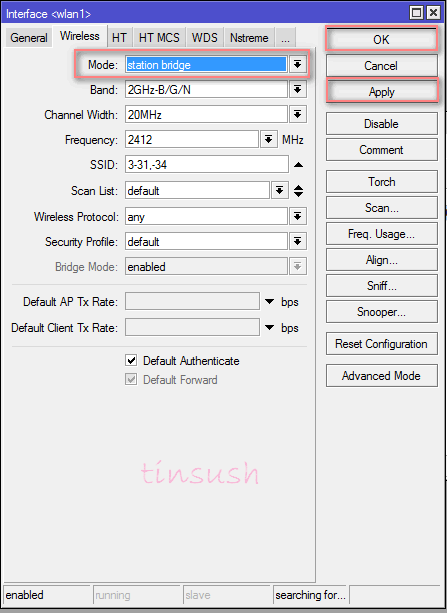

17. Jika sudah lakukan penyettingan pada interface wirelessnya. Mode yang digunakan adalah mode station. Wireless dengan Mode station ini digunakan sebagai wireless client/ penerima. Selanjutnya mengganti mode pada client yaitu menjadi station, lalu scan untuk mencari wireless yang telah dibuat oleh AP

18. Lalu connect jika sudah ditemukan

19. Dan jika sudah terconnect maka dengan sendiri nya mode akan berubah menjadi station brigde

20. Selanjutnya lakukan pengetesan

21. Pada AP terlebih dahulu agar bisa terhubung pada internet, Setting IP untuk internet yaitu pada disini pada ether1

22. Dan juga masukkan IP-DNS dan ceklis pada bagian Allow Remote Requests lalu apply-OK

23. Lalu tambahkan ip firewall , pilih nat lalu klik tanda + untuk menambahkan .

24. Setelah itu general chain isi dengan srcnat

25. Masih berada pada firewall hanya saja beralih pada action dan  isi action dengan masquarde

26. Berikutnya menambahkan IP gateway agar bisa terhubung ke Internet. setting gateway berada di menu IP => Routes.

27. Jika sudah lakukan pengujian dengan ping ke internet , jika reply berarti telah berhasil

28. Jika sudah berhasil kemudian setting ip untuk WLAN

29. Sebelum kita melakukan penyetingan ke mode ap bridge, kita buat terlebih dahulu security profilenya agar setiap router yang ingin terhubung dengan AP kita harus memasukan password terlebih dahulu. Dalam kasus ini kita akan menggunakan autentikasi WPA

30. Lalu kita masuk kebagian inti dimana kita melakukan setting wireless dengan menggunakan mode ap bridge. Mode ap bridge digunakan sebagai Access point atau pemancar dan bisa melayani  lebih dari satu client ,

31. Sama seperti konfigurasi pada router AP , lakukan pengaktifan interface wireless. Jika sudah berikan IP address pada interface WLAN dan ethernet 2. Pada kasus ini ethernet 2 berfungsi untuk jaringan ke laptop ataupun PC.

33. Dan juga masukkan IP-DNS dan ceklis pada bagian Allow Remote Requests lalu apply-ok
34.
35. Lalu tambahkan ip firewall , pilih nat lalu klik tanda + untuk menambahkan .

36. Setelah itu general chain isi dengan srcnat

37. Masih berada pada firewall hanya saja beralih pada action dan  isi action dengan masquarde

38. Berikutnya menambahkan IP gateway agar bisa terhubung ke Internet. setting gateway berada di menu IP => Routes.

39. Jika sudah lakukan penyettingan pada interface wirelessnya. Mode yang digunakan adalah mode station. Wireless dengan Mode station ini digunakan sebagai wireless client/ penerima. Selanjutnya mengganti mode pada client yaitu menjadi station, lalu scan untuk mencari wireless yang telah dibuat oleh AP

40. Lalu connect jika sudah ditemukan

41. Dan jika sudah terconnect maka dengan sendiri nya mode akan berubah menjadi station brigde

42. Jika sudah lakukan pengujian dengan ping ke internet , jika reply berarti telah berhasil

Terimakasih

1. Tujuan

Mengetahui cara konfigurasi point to multi point

2. Konsep Dasar

Manajemen access adalah suatu metode pemberian hak akses kepada client yang dapat terkoneksi dan dimana proses ini hanya client yang didaftarkan saja yang bisa terhubung dengan server. Dan di postingan ini akan menjelaskan bagaimana suatu client di daftarkan melalui Mac Address oleh server sehingga client dapat terkoneksi ke internet.

3. Konfigurasi

Konfigurasi pada AP

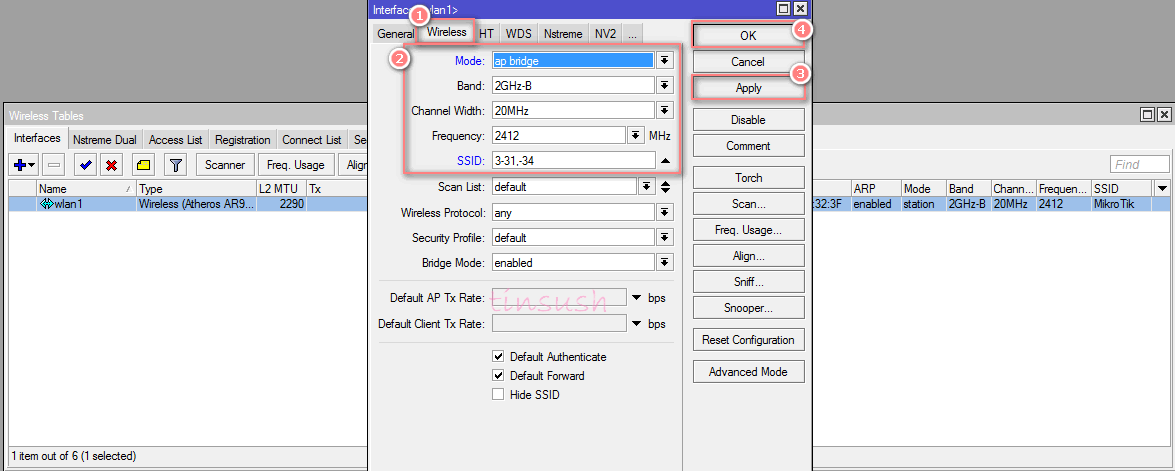

1. Pada bagian AP (Acsess Point) jadikan jaringan wireless dengan mode AP Bridge , yang berada pada menu wireless ,dan isi SSID sesuai dengan keinginan. Kemudian Apply dan ok

2. Dan selanjutnya pada AP terlebih dahulu agar bisa terhubung pada internet, Setting IP untuk internet yaitu pada disini pada ether1

3. Dan juga masukkan IP-DNS dan ceklis pada bagian Allow Remote Requests lalu apply-OK

4. Lalu tambahkan ip firewall , pilih nat lalu klik tanda + untuk menambahkan .

5. Setelah itu general chain isi dengan srcnat

6. Masih berada pada firewall hanya saja beralih pada action dan  isi action dengan masquarde

7.  Berikutnya menambahkan IP gateway agar bisa terhubung ke Internet. setting gateway berada di menu IP => Routes.

8. Jika sudah lakukan pengujian dengan ping ke internet , jika reply berarti telah berhasil

9. Jika sudah berhasil kemudian setting ip untuk WLAN

10. Sama seperti konfigurasi pada router AP , lakukan pengaktifan interface wireless. Jika sudah berikan IP address pada interface WLAN dan ethernet 2. Ethernet 2 berfungsi untuk jaringan ke laptop ataupun PC.

11. Dan juga masukkan IP-DNS dan ceklis pada bagian Allow Remote Requests lalu apply-ok

12. Lalu tambahkan ip firewall , pilih nat lalu klik tanda + untuk menambahkan .

13. Setelah itu general chain isi dengan srcnat

14. Masih berada pada firewall hanya saja beralih pada action dan  isi action dengan masquarde

15.  Berikutnya menambahkan IP gateway agar bisa terhubung ke Internet. setting gateway berada di menu IP => Routes.

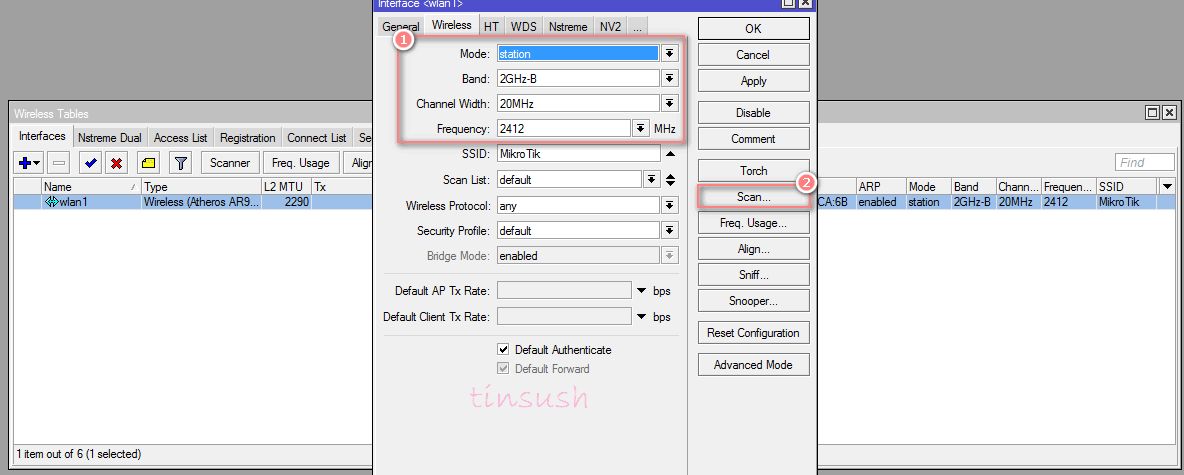

16. Jika sudah lakukan penyettingan pada interface wirelessnya. Mode yang digunakan adalah mode station. Wireless dengan Mode station ini digunakan sebagai wireless client/ penerima. Selanjutnya mengganti mode pada client yaitu menjadi station, lalu scan untuk mencari wireless yang telah dibuat oleh AP

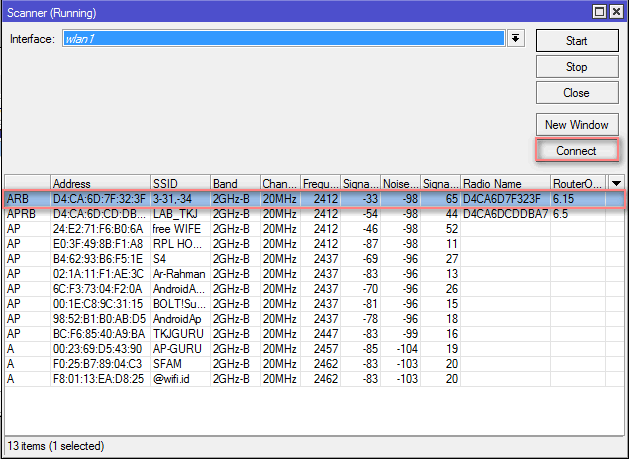

17. Lalu connect jika sudah ditemukan

18. Dan jika sudah terconnect maka dengan sendiri nya mode akan berubah menjadi station brigde

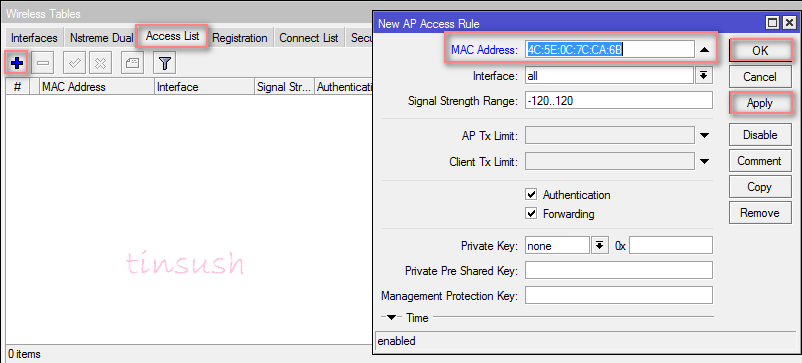

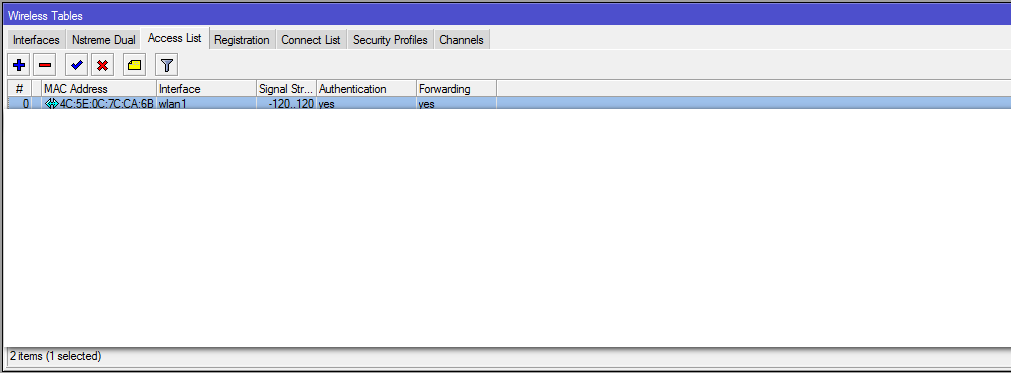

19. Disini saya akan mendaftarkan mac address secara static terlebih dahulu , yaitu secara manual memasukan mac address nya, wireless lalu acsess list pilih + untuk menambahkan

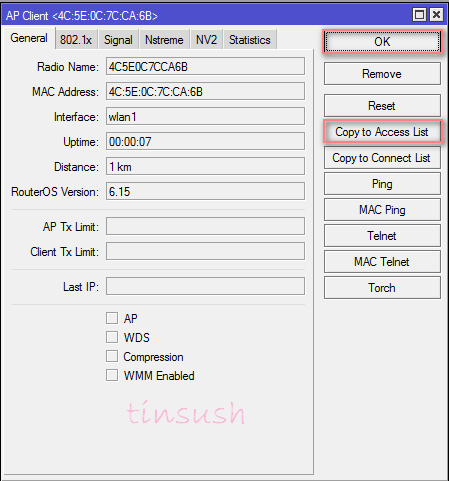

20. Ada juga management acces secara dinamik. kita hanya perlu melakukan klik pada mac address yang terdaftar pada regitration untuk di kopykan ke access list.
