WLAN (Point to point)

Tujuan

Mengetahui cara konfigurasi wlan point to point atau device to device.

Konsep dasar

PPP adalah sebuah protokol yang mengatur hubungan komunikasi antara dua buah host secara Point to Point. Dengan menggunakan PPP, konfigurasi pada saat koneksi dilakukan secara otomatis. Protocol yang meng-enkapsulasi jaringan yang banyak digunakan pada Wide Area Network (WAN)

Protokol ini merupakan standar industri yang berjalan pada lapisan data link dan dikembangkan pada awal tahun 1990-an sebagai respons terhadap masalah-masalah yang terjadi pada protokol Serial Line internet Protokol (SLIP), yang hanya mendukung Pengalamatan IP statis kepada para Kliennya. Dibandingkan dengan pendahulunya (SLIP), PPP jauh lebih baik, mengingat kerja protokol ini lebih cepat, menawarkan koreksi Kesalahan dan negosiasi sesi secara dinamis tanpa adanya intervensi dari pengguna. Selain itu, protokol ini juga mendukung banyak protokol-protokol jaringan secara simultan. PPP didefinisikan pada RFC 1661 dan RFC 1662

Topologi

$A:\pertemuan kedua\topologiiii.JPG$

Konfigurasi

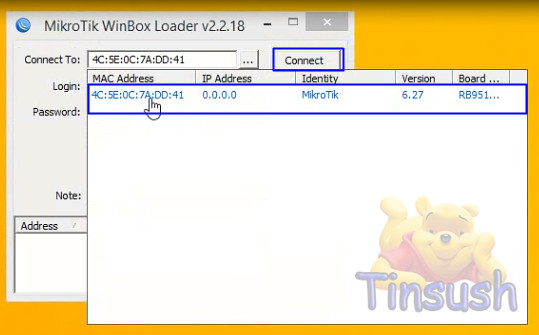

1. Hubungkan terlebih dahulu mikrotik Routerboard

$A:\pertemuan kedua\1.PNG$

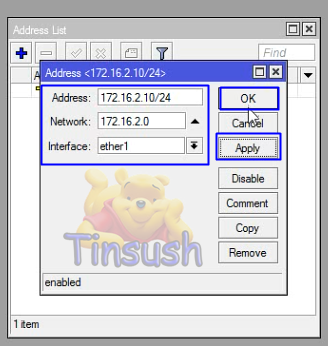

2. Setelah terhubung, setting Ip Address ether1 yang akan dijadikan sebagai Acsess Point

$A:\pertemuan kedua\3.PNG$

$A:\pertemuan kedua\4.PNG$

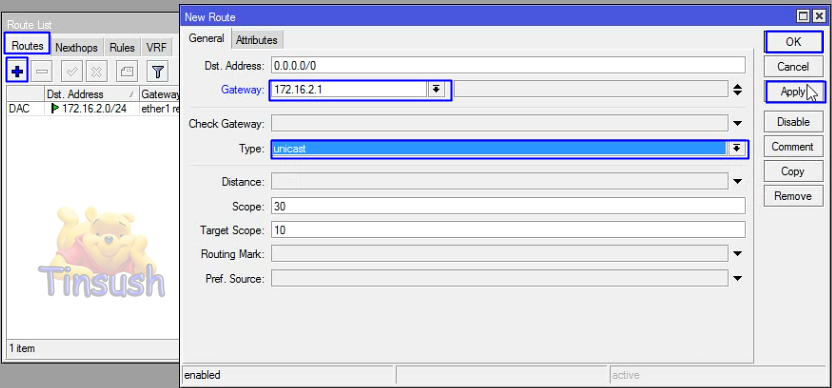

3. Setelah itu atur IP Gateway pada acsess point, jika menggunakan mode GUI berada pada laman IP-Routes dan untuk menambahkan “+”, lalu apply dan ok.

$A:\jaringan nirkabel\pertemuan kedua\6.PNG$

4. Kemudian jangan lupa seting DNS nya , yang berada pada laman IP-DNS ,

$A:\jaringan nirkabel\pertemuan kedua\9.PNG$

5. Jika sudah lalu setting mode agar mikrotik routerboard dapat dijadikan sebgai acsess point , isi sebagai berikut SSD (bebas) namun sebelumnya wirelles sudah dienablekan.

$A:\jaringan nirkabel\14.PNG$

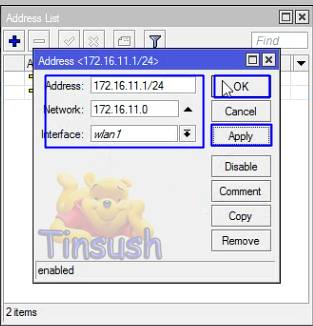

6. Lalu masih pada mikrotik yang akan dijadikan acsess point,, tambahkan Ip Address wlan1, apply dan ok

$A:\jaringan nirkabel\pertemuan kedua\15.PNG$

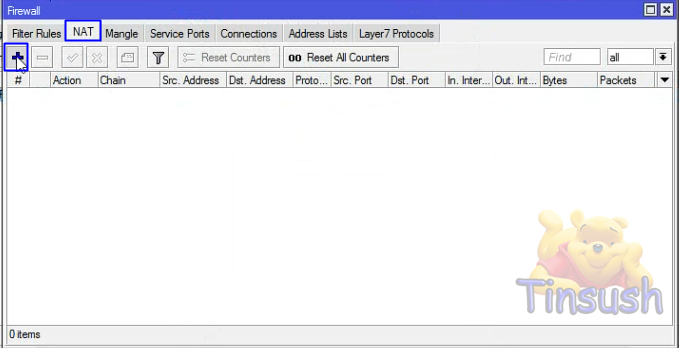

7. Kemudian tambahkan firewall yang berada pada IP-FIREWALL-NAT untuk menambahkan pilih tanda “+”

$A:\jaringan nirkabel\pertemuan kedua\17.PNG$

8. Pada tab general , lalu isikan Chain “scrnat” dan Out Interfaces “ether1” , apply kemudian OK

$A:\jaringan nirkabel\18.PNG$

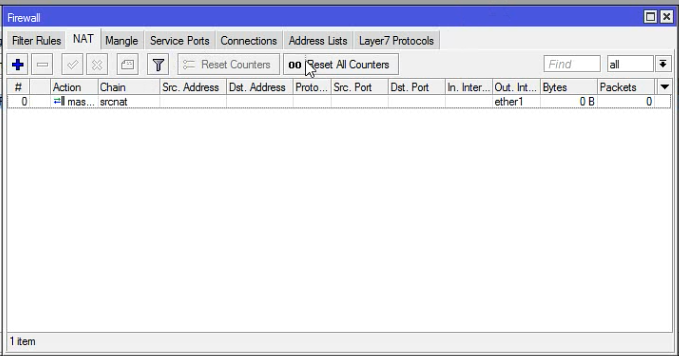

9. Dan massih pada bagian firewall nat hanya saja berpindah tab yaitu ke action dan pilih masquared , apply-ok

$A:\jaringan nirkabel\pertemuan kedua\19.PNG$

$A:\jaringan nirkabel\pertemuan kedua\20.PNG$

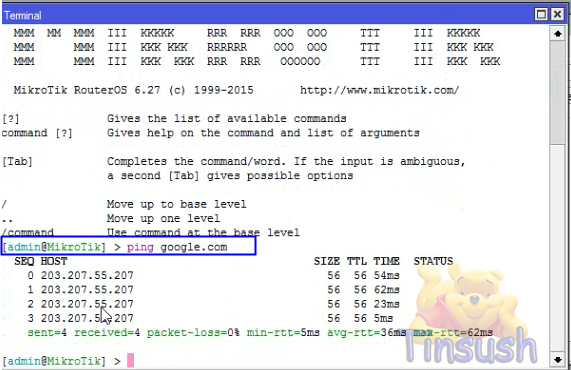

10. Lalu untuk mencoba nya ping kan ke google jika repply maka settingan pada acsess point berhasil

$A:\jaringan nirkabel\pertemuan kedua\21.PNG$

Pada routerboard client untuk menjadikan connect internet

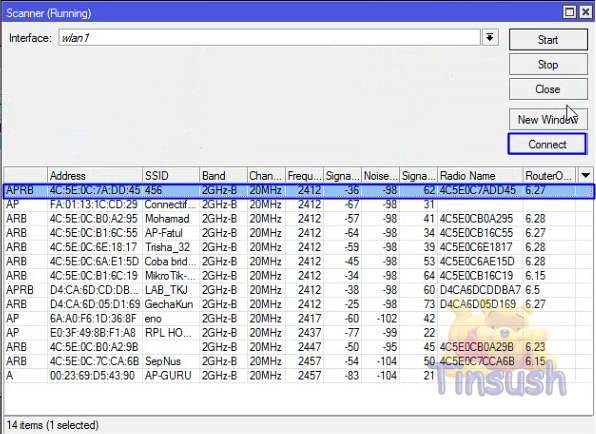

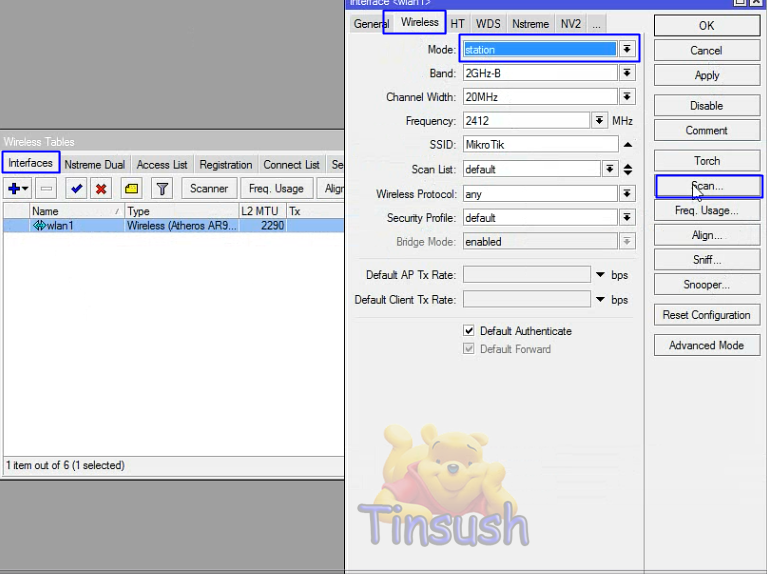

11. Pertama masuk pada interfaces wlan1 dan setting mode dengan station dan scant untuk melihat ssd wlan1 yang telah dibuat oleh acsess point sebelumnya

$A:\jaringan nirkabel\pertemuan kedua\24.PNG$

12. Jika sudah terlihat lalu connect

$A:\jaringan nirkabel\pertemuan kedua\25.PNG$

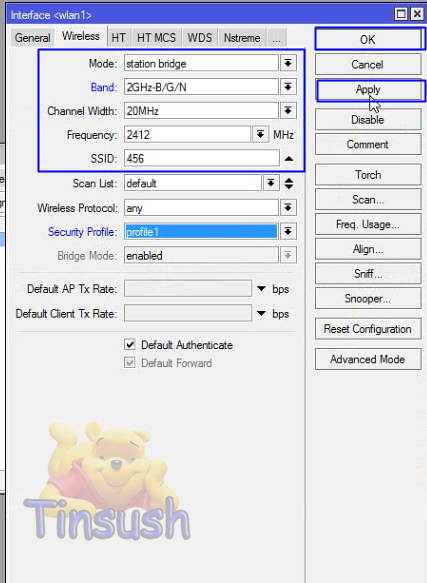

13. Jika sudah connet maka akan secara otomatis settingan berubah dari interfaces wlan1 dan kemudian apply-ok

$A:\jaringan nirkabel\26.PNG$

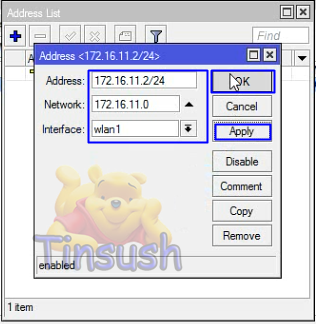

14. Lalu pada routerboard client setting ip addressnya sama kelas dengan ip address pada acsess point agar bisa terconnect, apply kemdudian ok

$A:\jaringan nirkabel\pertemuan kedua\27.PNG$

15. Setelah itu atur IP Gateway pada routerboard client, jika menggunakan mode GUI berada pada laman IP-Routes dan untuk menambahkan “+”, lalu apply dan ok.

$A:\jaringan nirkabel\pertemuan kedua\28.PNG$
